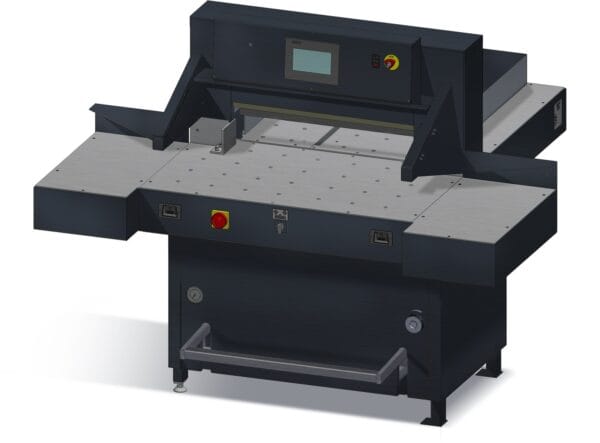

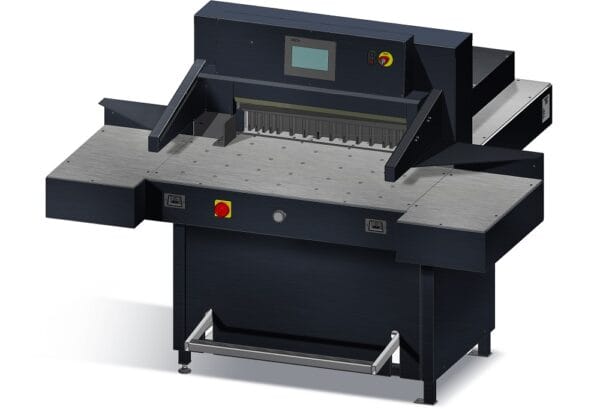

Grafcut 73H – Flagskibet: Fuld Hydraulisk B2 Guillotine
Grafcut 73H er flagskibet i Grafcut-serien – en professionel, fuldt hydraulisk stabelskærer der håndterer alle typer arbejde op til B2-format. Med fuldt hydraulisk drift af både kniv og klemme, programmerbart luftbord og servomotordrevet bagmåler er dette den ultimative skæreløsning til offset- og kommercielle trykkerier. Udviklet af Grafcut (Grafmasz) med over 40 års erfaring.
Tekniske Specifikationer – Grafcut 73H
| Specifikation | Værdi |
|---|---|
| Skærebredde | 730 mm |
| Skæredybde | 730 mm |
| Skærehøjde (max stak) | 100 mm |
| Skærenøjagtighed | 0,1 mm |
| Kniv & klemme | Fuld hydraulisk drift |
| Klemmetryk | Trinløst justerbart 200–2.100 daN |
| Bagmåler | Servomotordrevet, høj hastighed (53 mm/s) |
| Display | 7″ farve touchpanel (175 mm) med QWERTY |
| Programmer | 100 programmer × 100 trin |
| Knivtype | HSS stål – pendulsnit |
| Luftbord | Programmerbart, integreret |
| Sikkerhed | SICK IR-sikkerhedsgardin, SICK controller, Omron, Delta PLC |
| Bord | Rustfrit stål (front + bag) |
| Fodpedal | Hydraulisk for-klæmning |
| Vægt (med sideborde) | ca. 580/650 kg (netto/brutto) |
| CE/GS | Ja – EN-certificeret, GS-mærket |
Hvorfor Grafcut 73H er Markedsledende
- Fuldt hydraulisk kraft: Hydraulisk kniv og klemme giver uovertruffen skærekraft – skær ubesværet gennem selv de sværeste materialer.
- Programmerbart luftbord: Blæser luft gennem det rustfri stålbord for nem positionering af tunge papirstakke – reducerer operatørens fysiske belastning markant.
- Servomotor-bagmåler: Hurtig positionering mellem snit – minimér ventetid og øg gennemstrømningen.
- Pendulsnit: HSS-kniven udfører et pendulerende snit for renere kanter og markant længere knivlevetid.
- Hydraulisk fodpedal: For-klæmning via fodpedal med fuld hydraulisk kraft – perfekt til vanskelige materialer.
- Åbent design: Hævede IR-sikkerhedsgardin giver fri passage for papiraffald direkte til affaldsbeholder.
Funktioner
- 100 programmer × 100 trin: QWERTY-navngivning for hurtig genfinding af skærejobs
- Visitkortskæring: Dedikeret program med automatisk ejektion
- Rød laserindikator: Optisk skæremarkering for præcis positionering
- Elektronisk papirskub: Med manuel finjustering
- Selvdiagnostik: Pin-point fejlidentifikation på touchpanelet
- Justerbare sidelæg: For præcis udretning af papirstakke
Se Grafcut 73H i aktion
📹 Video & Brochurer: Besøg grafcut.eu for produktvideoer, tekniske datablade og Grafcuts komplette modeloversigt – inkl. det nyeste flagskib G80H med 80 cm skærebredde lanceret på Drupa 2024.
Det Fulde Grafcut-Program hos RE ApS
| Model | Bredde | Drift | Anbefalet til |
|---|---|---|---|
| Grafcut 52E | 52 cm | Elektrisk | Digital print, kontor |
| Grafcut 52H | 52 cm | Hydraulisk | Digitalt trykkeri |
| Grafcut 73E | 73 cm | Elektrisk | Mellemstor produktion |
| Grafcut 73H | 73 cm | Hydraulisk | Kommercielt trykkeri |
Tilbehør & Reservedele
- Reservekniv HSS – Standard HSS til Grafcut 73H (820 mm)
- Skærelister – 816 × 18 × 6 mm (pakke á 5 eller 20 stk.)
- Sideborde – Venstre/højre til øget gennemstrømning
- Stablingsvinkel – Præcis stakning af skåret materiale
- Falsk klemmeplade – Aftagelig, til sarte materialer
2 Års Garanti & Service
Alle Grafcut-modeller leveres med 2 års producentgaranti. RE ApS tilbyder installation, service og reservedele i hele Norden. Grafcut bruger standardiserede komponenter fra SICK, Omron og Delta – det betyder lave vedligeholdelsesomkostninger og hurtig adgang til dele.
